差动构造 |
|
1. |
麻德克斯行星齿轮组件 |
|
使用实例: |
风力发电机 |
2. |
齿轮框A |
|
|
|
3. |
齿轮框B |
|
特点: |

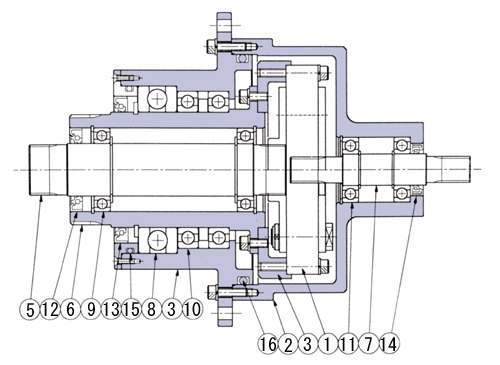

本图用来描述风力发电机用的行星齿轮增速器组件。
行星减速器不但可以用来进行减速,还可用来增速。把大扭矩低转数的风扇动能输入到行星齿轮减速器组件再转化成小扭矩高转数的功率输出,使得发电机运转。2处相反旋转方向的功率输入比起1处来能得到更大的增速比。
|
4. |
法兰 |
|
|
5. |
轴N1 |
|
|
6. |
轴N2 |
|
|
7. |
轴N3 |
|
|
8. |
推力轴承 |
|
|
9. |
球轴承 |
|
|
10. |
球轴承 |
|
|
|
11. |
球轴承 |
|
|
12. |
油封 |
|
|
|
13. |
油封 |
|
|
14. |
油封 |
|
|
15. |
O环 |
|
|
16. |
O环 |
|
|
|
|
|
|
|
|
