イージークランプ ~世界が認めた優秀工具~

『イージークランプ』は金型取付用金具として国内外で幅広く使われています。

マテックス内で、インジェクション成形をしているため、金型の交換は非常に重要な課題でした。成形において金型の取付 /取り外しの時間で生産量が決まってくるためです。

この時間は、そのまま商品コストに直結するため早急に解決しなければならない課題でした。 現場での要望を取り入れ、試行錯誤しながら、さまざまな改良を加えて生まれたのが 『イージークランプ』 です。

『イージークランプ』の第1ユーザはマテックスです。

イージークランプはマテックス株式会社の登録商標です。

特長

イージークランプは、金型取付金具として広くご利用いただいております。
1本のボルトで4種類の厚みに使え、しかもスピーディーに厚みを変えることが出来、お客様から広く支持されています。

用途例
○インジェクション
○プレス全般
○ダイカスト

  1. 1本の適合ボルトで4種類の厚みに取り付けが可能です。 (数種類のボルトの用意は不要)
  2. ボルトを0.5~1回転させるだけでボデーの取り外し、取り付けが可能です。 これにより、作業時間短縮を可能にします。
  3. 市販モールドベースの厚みに"ワンタッチでクイックチェンジ"詳細はこちらをご覧ください。
  4. 金型着脱の時(横型成形機のダイプレート等)にクランピングワッシャは常に上下方向に向いており、横からのボデーの抜き差しが容易にできます。 これによって、取付/取外しが容易に行え、作業時間の短縮につながります。

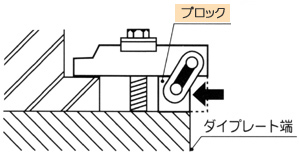

  5. ダイプレートの余地が少ない場合、ブロックをズラして取り付け可能です。
  6. ブロックの接地面積が広いため、ダイプレート及びボルト穴を傷めません。 断熱板を使っている場合には特に有効です。
  7. ボデーとブロックはリンクでつながっており(スプリングで常に密着)紛失する事なく金型の着脱は簡単です。
  8. ボルトは、垂直に締め付けるため、ダイプレートのネジ山を傷めません。

外観寸法図

型式 SS型 S型 M型 MA型 MB型 L型 L特型 LA型 LA特型 EL型 EL特型
寸法(mm)
80 80 100 120 150 150 150 150 150 200 200
28.5 30.5 46.5 46.5 46.5 61 65 61 65 69 69
10.5 12.5 16.5 16.5 16.5 21 25 21 25 25 25
20 22 30 30 30 39 44 39 44 44 44
25 25 25 25 25 30 30 30 30 32 32
15 15 15 15 15 15 15 15 15 15 15
6 6 10.5 10.5 10.5 13 16 13 16 16 16
ブロック高さ 10 × 15 20 × 25 20 × 25 20 × 25 20 × 25 30×35 30×35 40×45 40×45 30×35 40×45
ワッシャ厚み 2 2.5 3 3 3 3 4 3 4 4 4
適合金型厚 10  15 20  25 20  25 20  25 20  25 30  35 30  35 40  45 40  45 30  35 40  45
20  25 30  35 30  35 30  35 30  35 40  45 40  45 50  55 50  55 40  45 50  55
適合ボルト11T
(※別売です)
M10×70 M12×80 M16×90 M16×90 M16×90 M20×120 M24×120 M20×130 M24×130 M24×120 M24×130
1セット入数 8個 8個 8個 8個 8個 8個 8個 8個 8個 8個 8個
本体1セット重量(約)
(8個入り)
3.4Kg 4.0Kg 7.6Kg 8.6Kg 10Kg 18Kg 19.6Kg 20Kg 22.8Kg 26.5Kg 29.8Kg
ボルト重量(約)
(8本分)
0.5Kg 0.7Kg 1.4Kg 1.4Kg 1.4Kg 2.8Kg 4.1Kg 3Kg 4.4Kg 4.1Kg 4.4Kg

イージークランプ 寸法・重量一覧表(PDF)

※全種類の仕様および外観の一部は、予告なしに変更することがありますので、ご了承ください。
※ボルトの締め付けトルクは、お使いの成形機の説明書をご確認ください。

使用例 ~ ワンタッチでクイックチェンジ ~

市販モールドベースの厚みに対してスピーディーに高さを変えることが出来ます。
イージークランプを使用することにより4種類の型厚に対応します。
