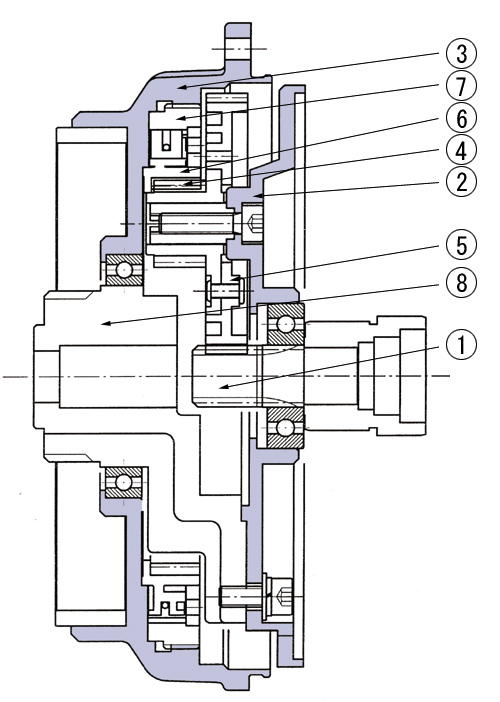

HOME お問い合わせ 資料請求 サイトマップ 製品紹介 マテックス遊星歯車減速機 特長 用途例 設計例 電子カタログ 電動メカニズム開発・製造 ポンプ 精密金型製作・微細加工技術 プラスチック精密射出成形 金型取付用金具イージークランプ イージークランプの特長 仕様 使用例 HOME > 製品紹介 > マテックス遊星歯車減速機 > 設計例 < BACK 入力内蔵式減速機構 1. 入力小ギア ● 使用例 電動アシスト自転車駆動部など 2. フランジ       3. ドラム ● 特長 本図は電動アシスト自転車用の遊星減速機ギアユニットである。 遊星歯車減速機は、インターナルギアの外周を工夫する事によってラチェット機構への発展が可能。 4. プラネットギア     5. 大ギア     6. インターナルギア     7. ラチェットギア     8. 固定フランジ                 マテックス株式会社 / MATEX Co., Ltd. 本社工場：〒581-0856大阪府八尾市水越1丁目125番地　072-941-8651　 info@matex-japan.com 東京支店：〒273-0045千葉県船橋市山手2-7-20-105　047-495-2551　 nagakawa@matex-japan.com Copyright© MATEX Co., Ltd. All Rights Reserved.
