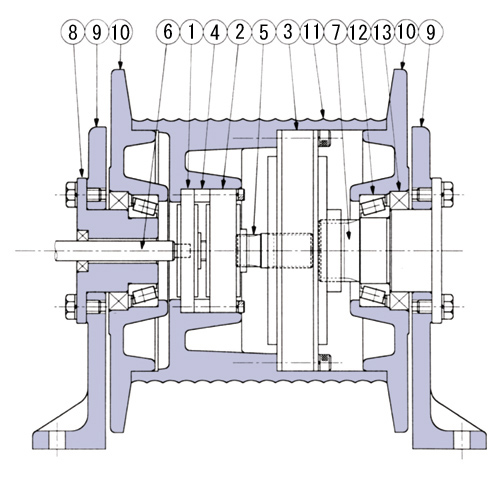

ウインチ |
 |
| 1. |
マテックス遊星ユニット |
● |
使用例 |
ウインチなど |
| 2. |
マテックス遊星ユニット |
|
|
|
| 3. |
マテックス遊星ユニット |
● |
特長 |
単一のモーターあるいは単一の動力源だけを利用して差動機構により超高減速比を得る事ができる。
同一軸上に入力・出力・差動用入力を設置でき、非常にコンパクトな設計が可能になる。 |
| 4. |
スペーサー |
|
|
| 5. |
継ぎ軸 |
|
|
| 6. |
入力軸 |
|
|
| 7. |
固定軸
|
|
|
| 8. |
入力側ブッシュ |
|
|
|
| 9. |
側板 |
|
|
|
| 10. |
フランジ |
|
|
|
| 11. |
巻き胴 |
|
|
|
| 12. |
円すいローラーベアリング |
|
|
|
| 13. |
オイルシール |
|
|
|
| |
|
|
|
|
| |
回転比率 |
|
|
|
| |
NI＝NS/(i1×i2×i3−1) |
|
|
|
| |
i1＝1段目減速比 |
|
|
|
| |
i2＝2段目減速比 |
|
|
|
| |
i3＝3段目減速比 |
|
|
|
 |
|
|
|
 |
