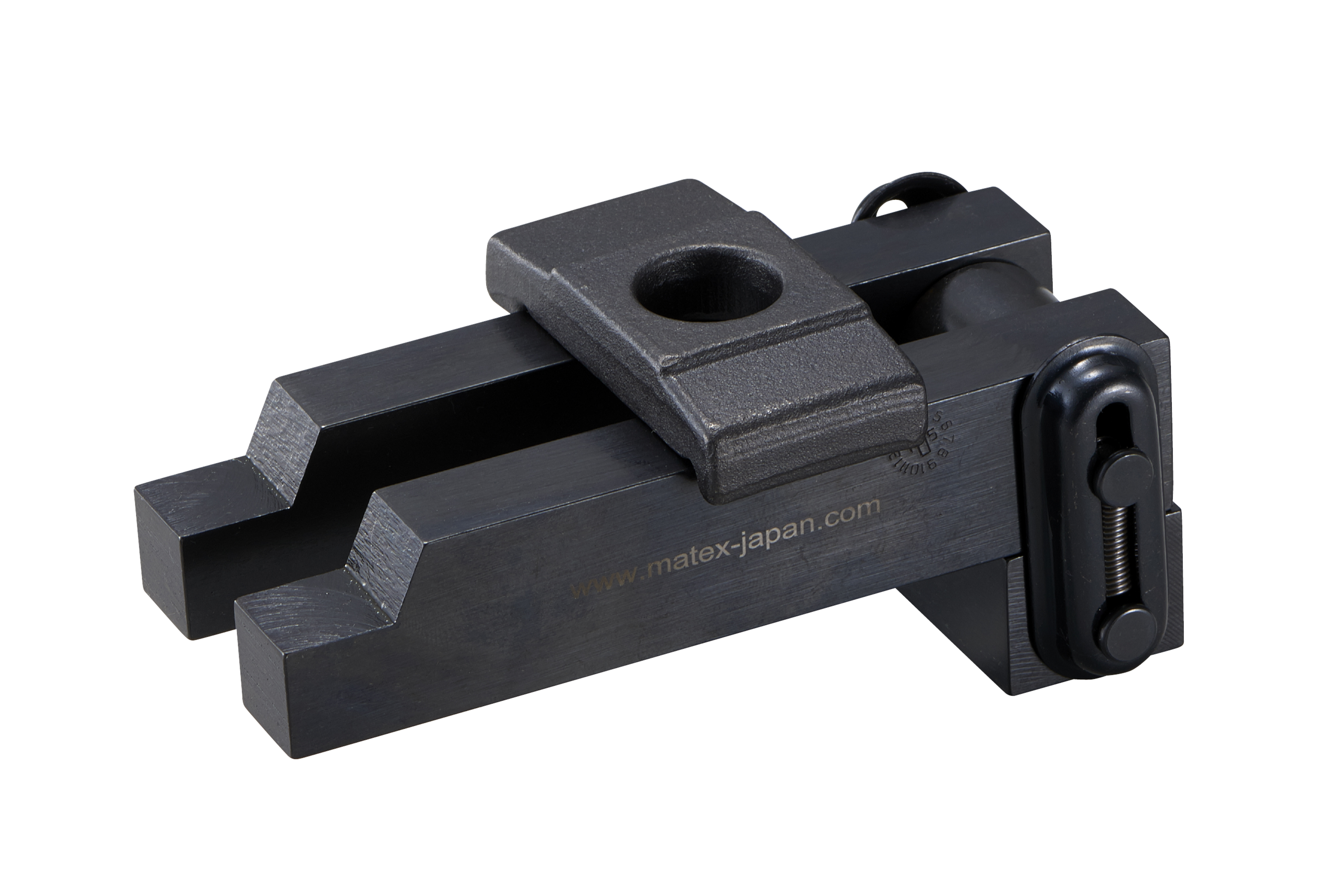

イージークランプ ~世界が認めた優秀工具~
1977年の発売以来、日系射出成形メーカーを中心に国内外で愛用されるロングセラー製品です。
『イージークランプ』は、金型交換作業の効率化を追求して開発されました。
当社自身もプラスチック射出成形品を製造しており、金型交換にかかる時間の短縮は、生産性とコストに直結する重要課題でした。
この課題を解決するため、現場の声を取り入れながら改良を重ねて誕生したのが『イージークランプ』です。
初めての量産使用ユーザーは自社の成形工場でした。実際に使用することで初めてわかる現場の声をフィードバックしながら、実用性や使いやすさを徹底的に磨き上げてきました。
イージークランプはマテックス株式会社の登録商標です。
特長
イージークランプは、金型取付金具として広くご利用いただいております。
4種類の厚みに対応可能で、しかもスピーディーに厚みを変えることができるため、お客様から広く支持されています。
- 用途例
- ○射出成形
○プレス全般
○ダイカスト
- 幅広い厚みに対応。サイズが異なるSS型~EL特型の11モデルを展開。それぞれ1つのクランプで4種類の金型厚みに対応可能です。
- ボルトを完全に取り外さず、緩めるだけでクランプ本体の取り外し・取り付けが可能です。これにより、作業時間短縮を可能にします。
- 市販モールドベースの厚みに"ワンタッチでクイックチェンジ"。詳細はこちらをご覧ください。
金型着脱の時(横型成形機のダイプレート等)にクランピングワッシャは常に上下方向に向いており、横からのボデーの抜き差しが容易にできます。 これによって、取付/取外しが容易に行え、作業時間の短縮につながります。

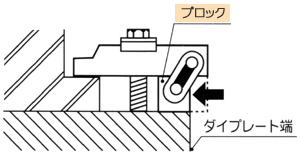

- ダイプレートの余地が少ない場合、ブロックをズラして取り付け可能です。
- ブロックの接地面積が広いため、ダイプレート及びボルト穴を傷めません。 断熱板を使っている場合には特に有効です。
- ボデーとブロックはリンクでつながっており(スプリングで常に密着)紛失する事なく金型の着脱は簡単です。
- ボルトは、垂直に締め付けるため、ダイプレートのネジ山を傷めません。
外観寸法図
型式 | SS型 | S型 | M型 | MA型 | MB型 | L型 | L特型 | LA型 | LA特型 | EL型 | EL特型 |
---|---|---|---|---|---|---|---|---|---|---|---|
寸法 (mm) |
|||||||||||
A | 80 | 80 | 100 | 120 | 150 | 150 | 150 | 150 | 150 | 200 | 200 |
B | 28.5 | 30.5 | 46.5 | 46.5 | 46.5 | 61 | 65 | 61 | 65 | 69 | 69 |
C | 10.5 | 12.5 | 16.5 | 16.5 | 16.5 | 21 | 25 | 21 | 25 | 25 | 25 |
D | 20 | 22 | 30 | 30 | 30 | 39 | 44 | 39 | 44 | 44 | 44 |
E | 25 | 25 | 25 | 25 | 25 | 30 | 30 | 30 | 30 | 32 | 32 |
F | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
G | 6 | 6 | 10.5 | 10.5 | 10.5 | 13 | 16 | 13 | 16 | 16 | 16 |
ブロック高さ | 10 × 15 | 20 × 25 | 20 × 25 | 20 × 25 | 20 × 25 | 30×35 | 30×35 | 40×45 | 40×45 | 30×35 | 40×45 |
ワッシャ厚み | 2 | 2.5 | 3 | 3 | 3 | 3 | 4 | 3 | 4 | 4 | 4 |
適合金型厚 | 10 15 | 20 25 | 20 25 | 20 25 | 20 25 | 30 35 | 30 35 | 40 45 | 40 45 | 30 35 | 40 45 |
20 25 | 30 35 | 30 35 | 30 35 | 30 35 | 40 45 | 40 45 | 50 55 | 50 55 | 40 45 | 50 55 | |
適合ボルト11T (※別売) |
M10×70 | M12×80 | M16×90 | M16×90 | M16×90 | M20×120 | M24×120 | M20×130 | M24×130 | M24×120 | M24×130 |
1セット入数 | 8個 | 8個 | 8個 | 8個 | 8個 | 8個 | 8個 | 8個 | 8個 | 8個 | 8個 |
本体1セット重量(約) (8個入り) |
3.4Kg | 4.0Kg | 7.6Kg | 8.6Kg | 10Kg | 18Kg | 19.6Kg | 20Kg | 22.8Kg | 26.5Kg | 29.8Kg |
ボルト重量(約) (8本分) |
0.5Kg | 0.7Kg | 1.4Kg | 1.4Kg | 1.4Kg | 2.8Kg | 4.1Kg | 3Kg | 4.4Kg | 4.1Kg | 4.4Kg |
※全種類の仕様および外観の一部は、予告なしに変更することがありますので、ご了承ください。
※ボルトの締め付けトルクは、お使いの成形機の説明書をご確認ください。
使用例 ~ ワンタッチでクイックチェンジ ~
市販モールドベースの厚みに合わせて、スピーディーにクランプの高さを変えることが可能です。
イージークランプを使用することで、5mm刻みの4種類の金型厚みに対応することができます。
